دانلود 3تا برنامه های نقشه برداری محاسبه احجام تحت اکسل
باسلام ، برنامه ای که پیش روی شماست تقریبأ کاملترین برنامه ای است که برای این منظور ساخته شده است این برنامه شبیه برنامه رفرنس لاین در دوربینهای توتال استیشن می باشد . شاید برای شما این سئوال پیش آید حال که نرم افزارهای قدرتمندی چون سیویل تری دی،لند وسی اس دی پی وجود دارد چه لزوم به این برنامه می باشد . باید عرض کنم در مورد ترسم مقاطع تونل وبدست آوردن احجام تونل حداقل من برنامه ای سراغ ندارم بنده با اینکه مسلط به نرم افزارهای نام برده فوق می باشم اما در مواقعی که نیاز به دقت زیاد داشته باشم برای مقاطع راهسازی از این برنامه استفاده می کنم .
لازم است نقاطی که با دوربین برداشت می شود در یک کیلومتر خاص و عمود بر مسیر برداشت شود(شکل فوق) برای این منظور از برنامه رفرنس لاین دوربین استفاده نموده و پس از اتمام یک لاین سراغ لاین دیگر برای برداشت بروید

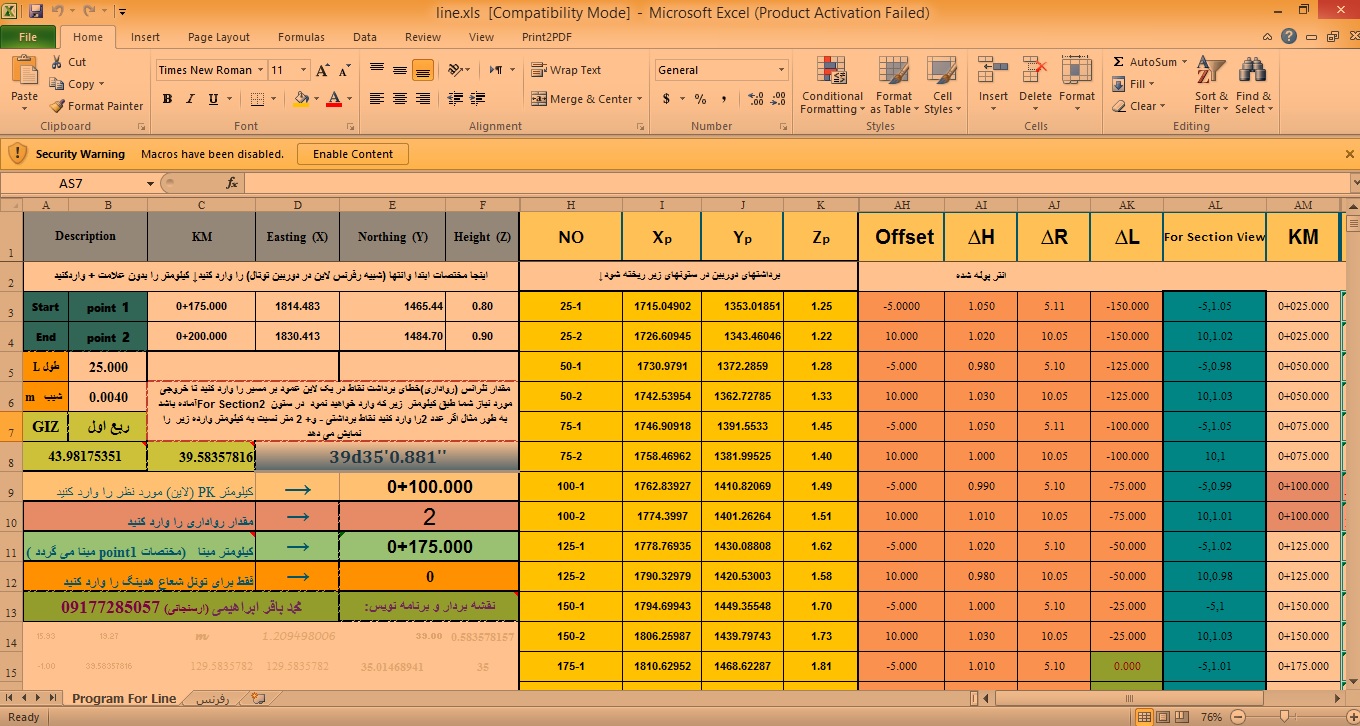

ابتدا نقاط برداشت شده را در ستونهای مربوطه (NO , Xp, Yp,Zp) بریزید سعی کنید کیلومتر لاین های برداشتی را به عنوان شماره نقطه درج نمایید .سپس مختصات POINT 2 ,POINT 1 یعنی مختصات نقطه شروع وپایان مسیر مستقیم را در محل مربوطه وارد کنید توجه داشته باشید اگر مسیر شما غیر مستقیم بوده لازم است حتی الامکان فاصله مختصات شروع وپایان را کم کنید و در مسیر مستقیم هم اگر قوس قائم وجود دارد چون شیب طولی یکنواخت نمی باشد ،باید از فواصل کوتاه استفاده نمود، در این موارد بهتر است پوینت 1 را مختصات آکس لاین مورد نظر قرار دهید به عبارت دیگر برای ترسیم هر مقطع یا پیکه مختصات آن را در پوینت 1 وارد کنید سپس در سلول pk کیلومتر مقطعی را که می خواهید ترسیم کنید وارد کنید . در سلول رواداری همانگونه که توضیح داده شده به منظور بالا بردن دقت از آن استفاده می شود ضمنأ اگر مقدار رواداری را عددی بزرگ قرار دهید مثلا 1000 آنگاه تمام نقاطی که در فاصله 1000متری کاهش و افزایش pk فعال وجود دارد در ستون( قابل کپی است For Section) رویت خواهد شد . برای ترسیم نقاط فعال شده در ستون( قابل کپی است For Section) کپی نموده.
در اتوکد مقطع تیپ را ترسیم و یا در مورد راهسازی از مقاطع موجود مقطع کیلومتر مورد نظر را می یابیم (لازم است اندازه های ترسیم برابر با انداره واقعی باشد یعنی مقیاس یک به یک )سپس نماد Origin را از زیر مجموعه UCS انتخاب کرده ودر آکس مقطع محل خط پروژه قرار می دهیم لازم به ذکر است Height (Z) در پوینت 1 و 2 مربوط به هر جایی از مقطع که هست نماد Origin را در آنجا قرار میدهیم بهتر است این ارتفاع در تونل مرکز شعاع هدینگ و در راهسازی و کانال و… خط پروژه در نظر بگیریم مانند شکل بالا توجه در اتوکدهای 2012 به بعد می توان نماد UCS را از گوشه سمت چپ ترسیم کرک نمود وبه روی مقطع کشید برخی مواقع Origin را که در مقطع قرار دادیم قابل مشاهده نیست که موردی ندارد
پس از کپی ستون For Section در اتوکد پس از اجرای مراحل فوق با انتخاب دستور پوینت که لازم است روی آیکن آن کلیک نمایید ( اگر در کامند دستور پوینت یا لاین و یا پلی لاین را وارد کنید قابل پیست نیست)( علاوه بر دستور پوینت گفتیم لاین و پلی لاین با این دستورات پس از پیست نقاط کپی شده از اکسل در کامند اتوکد لاین یا پلی لاین ترسیم می شود از این دو دستور زمانی استفاده کنید که نقاط برداشتی توسط دوربین به ترتیب پشت سر هم از یک طرف شروع وطرف دیگر آن پایان یابد)و در کامند پیست نمایید تا نقاط ترسیم شود
اگر مشاهده نقاطی که در مقطع ریختیم قابل مشاهده نبودند یا قدری ریز بودند از منوبار گزینه فرمت ، گزینه پوینت استایل را انتخاب و در پنجره باز شده روی آیکن دایره کلیک و اندازه پوینت سایز را به 1 وگزینه دوم را در پایین پنجره انتخاب نموده OK کنید اگر منو بار در اتوکد فعال نبود یعنی شما سربرگ فرمت را ندیدید کلمه Menubar را در کامند تایپ نمایید و عدد 1 را برای نمایش آن وارد کنید تا منو بار در بالای پنجره ترسیم ظاهر شود
کاربرد ستون R∆
کاربرد این گزینه درمورد تونل است که اگر شعاع هدینگ را در سلول مربوطه وارد کنید مقدار اضافه حفاری و کسر حفاری را در ستون R∆ با علامت منفی نشان می دهد
کاربرد ستون For Section
آن سلولهایی از این ستون فعال خواهد شد که کیلومتر pk مورد نظر را در سلول مربوطه وارد کرده که دراین صورت اگر نقاط برداشتی در این کیلومتر وجود داشته باشد به شرط قرار گرفتن در محدوده روا داری نمایش داده می شود لطفا مواظب باشید فرمول سلولها پاک نشود
کاربرد ستون For Plan
جهت ریختن نقاط در صفحه ترسیم اتوکد به صورت پلان ، محتویات این ستون را کپی نموده ودر اتوکد ابتدا با انتخاب آیکن دستور پوینت و سپس پیست در کامند نقاط وارد اتوکد خواهد شد
